S13油浸式變壓器

　　一、產品概述

　　S13油浸式變壓器適用于10kV，50Hz輸配電系統中。具有技術含量高、節能效果好、推廣應用價值大。該系列產品各項性能指標均符合IEC標準和國家有關標準，產品結構設計合理、運行可靠性高、節能效果明顯、過載能力強、噪聲低等特點。與S9型變壓器相比，空載損耗平均下降30～50%，空載電流下降80～90%。該系列產品采用08鋁冷扎板制作的波紋油箱，體積小、結構緊湊、外型美觀。油箱內的絕緣油與外界空氣完全隔絕，有效地防止了油的受潮和老化，在正常使用條件下、免維護、大大地降低了產品的運行成本，是電網更新?lián)Q代產品。

　　二、產品特點

　　S13油浸式變壓器是新一代的節能型產品，具有工藝先進、性能可靠、結構新穎、外形美觀以及占地面積小等特點：

　　l、鐵心為硅鋼片條料卷制而成的無接縫不分級的接近純圓形截面、鐵軛、鐵芯柱聯結為圓角，鐵心為封閉型。

　　2、高、低壓線圈直接繞在鐵心上，兩線圈同心度好，抗短路能力強。

　　3、由于鐵心結構特殊，又是由晶態取向優質冷軋硅鋼片卷制經退火而成，使S13-M變壓器與同容量s9型相比空載損耗下降30%~50%，空載電流下降80%~90%，噪聲下降8分貝左右。

　　4、取消儲油柜，采用波紋油箱，溫度引起的油體積變化由波紋片的彈性調節，使變壓器油與空氣隔絕延長使用壽命。

　　5、采用波紋油箱溫升低，占地面積小，外形美觀。

　　6、鐵心加工全部機械化，減輕勞動強度，使產品質量提高，質量穩定。

　　三、可靠的結構

　　我公司在傳統結構和成熟的技術基礎上，做了許多改進，如采用了：

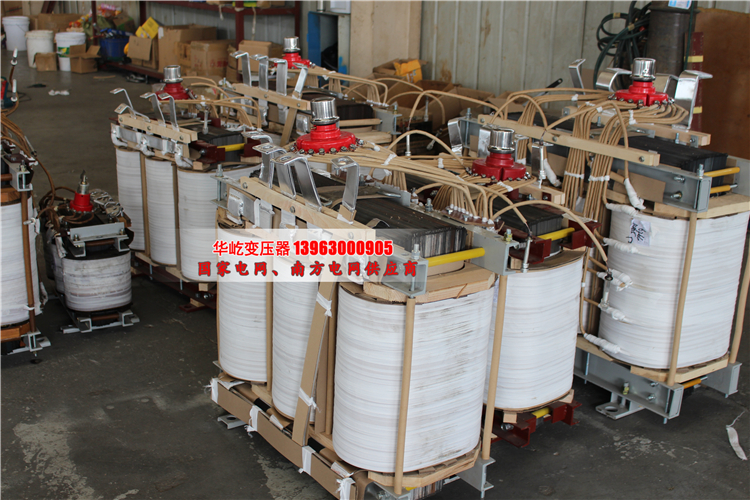

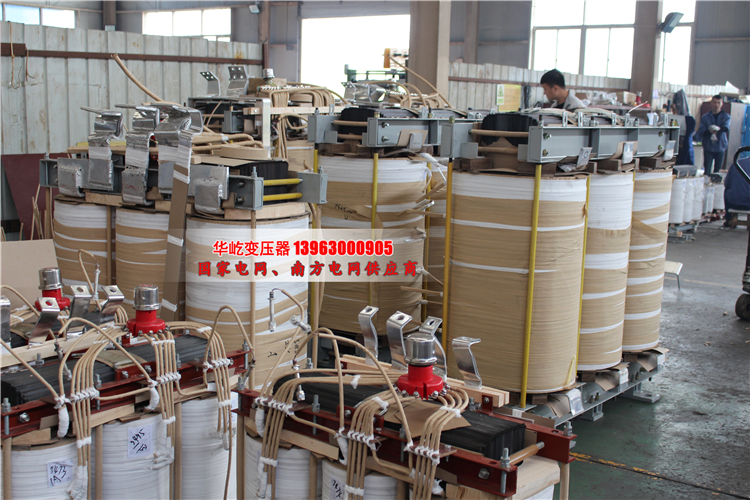

　　1.帶縱向油道的螺旋式線圈，內部散熱更好;

　　2.改進了線圈端面的有效支撐，抗短路電流能力更強;

　　3.采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠;

　　4.我們還有很多獨特而可靠的結構，為您服務;

　　5.選用更高性能水平的變壓器，將具有更高水平的技術含量。

　　四、優質的材料

　　1、選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓的負載損耗更低，電氣性能更為可靠。

　　2、選用優質的硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。

　　3、選用優質層壓木絕緣件，絕不開裂，即使在短路電流作用下，紋絲不動。

　　4、選用經過深層過濾的變壓器油，更低的含水、含氣、含雜質水平，變壓器工作更加可靠。

　　5、選用優質橡膠密封材料，有效防老化，杜絕滲漏。

　　6、所有原材料經過的質檢，有效防老化，杜絕滲漏。

　　7、所有原材料經過的質檢，所有原材料廠家均經過按照國家標準ISO9000的嚴格審查。產品適用的各種條件按GBl094《電力變壓器》標準

　　五、全密封

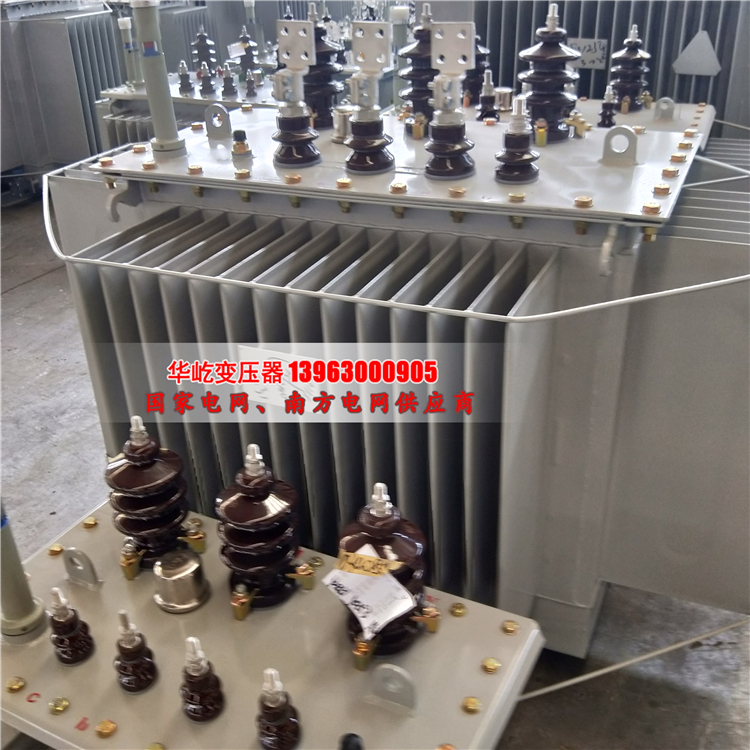

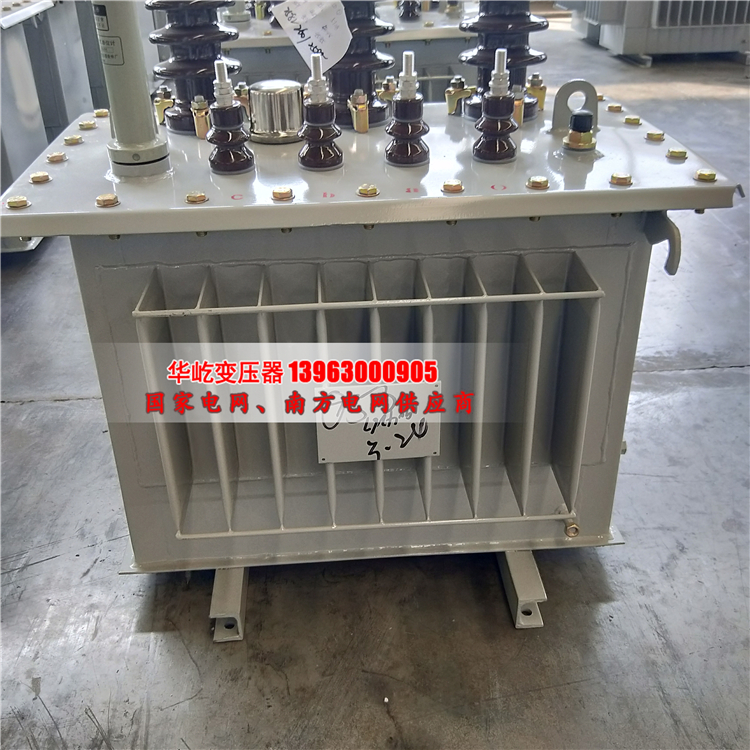

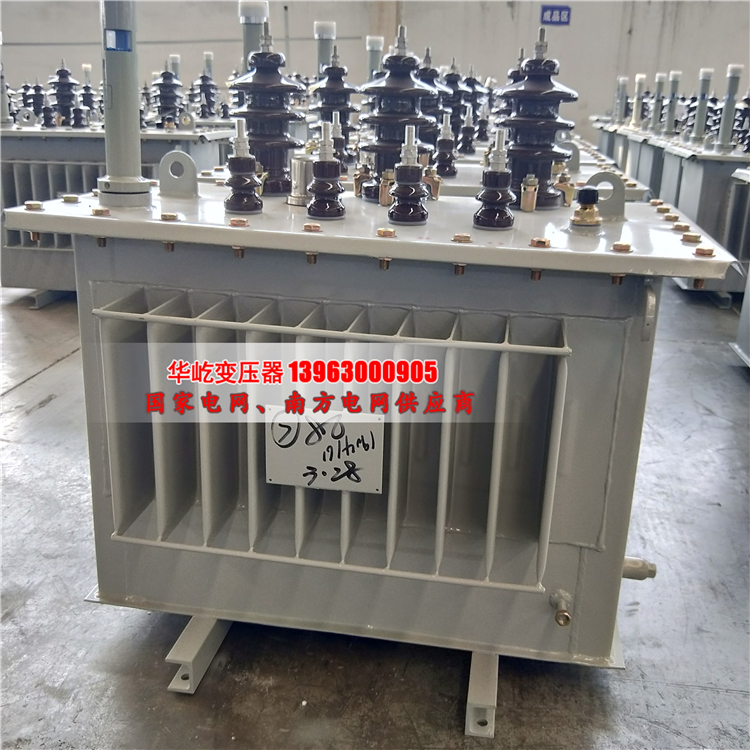

　　S13油浸式變壓器油箱采用全密封結構，全密封式配電變壓器與普通油浸式變壓器相比，取消了儲油柜，油箱的波翅代替油管作為冷卻散熱元件，波紋油 箱由優質冷軋薄板在專用生產線上制造，波翅可以變壓器油體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油劣化和絕緣受潮，增強運行可靠性，正常運 行免維護。波紋油箱表面經去油、去銹、磷化處理后用三防漆涂裝，適合在冶金、石化、礦山等環境下使用。

　　六、產品使用條件

　　1、海拔高度不超過1000m;

　　2、較高氣溫+40℃

　　3、 ***熱月平均氣溫+30℃

　　4、 ***高年平均氣溫+20℃

　　5、戶外***低氣溫-25℃
