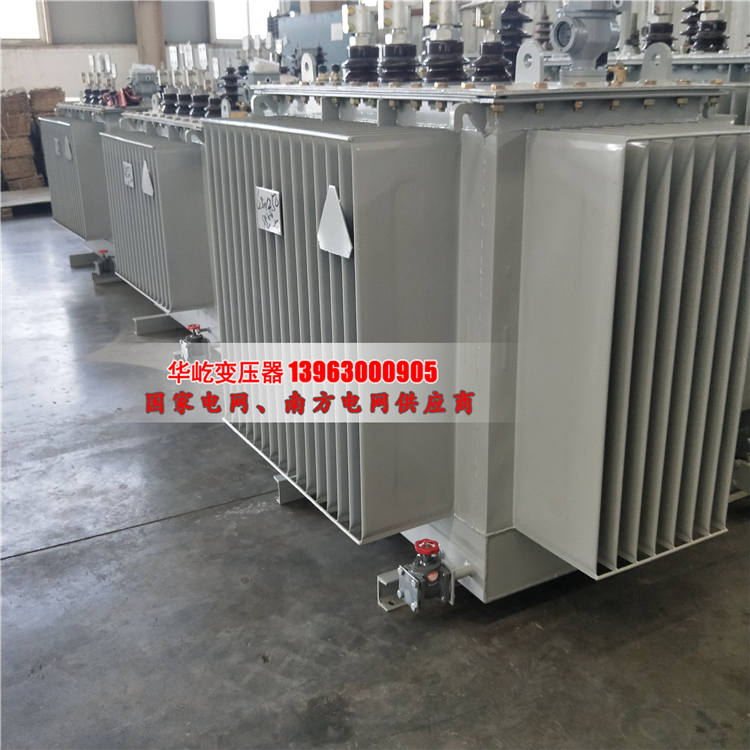

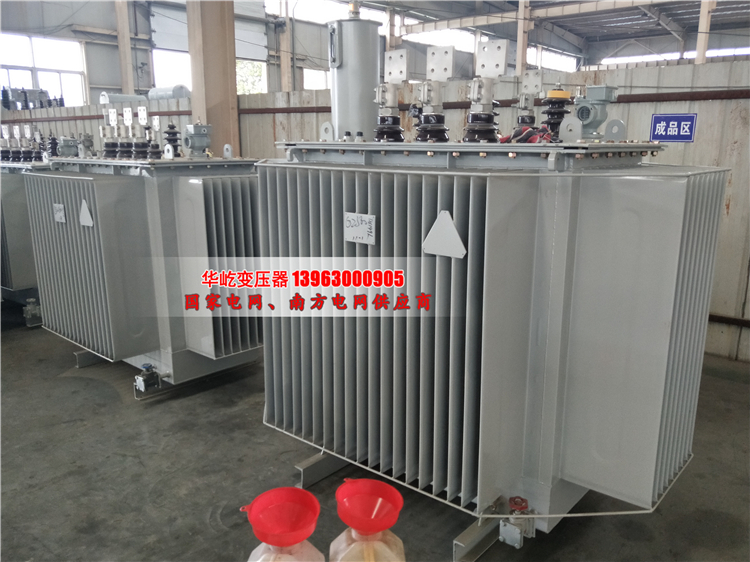

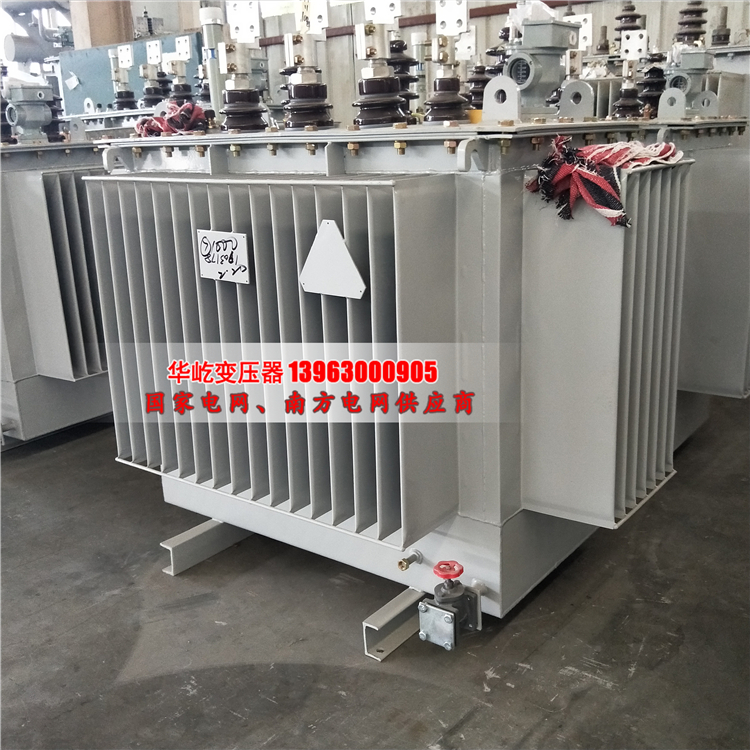

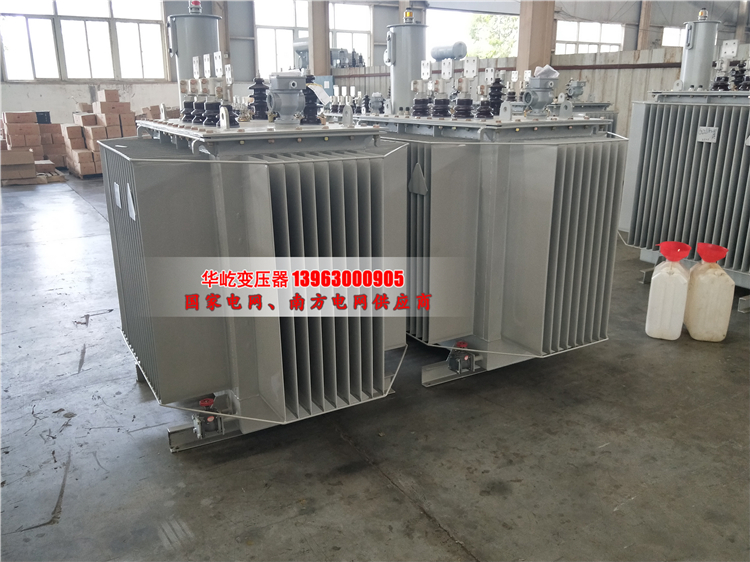

S11-2500/10油浸式變壓器

　　S11-2500/10油浸式變壓器結構及特點：

　　鐵心:全部采用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，鐵心為多級階梯形，三接縫或五接縫，空損低、噪音小:卷鐵心用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;非晶合金變壓器鐵心采用美國聯信公司生產的材料，與傳統硅鋼片相比，平均降低空損72%，空載電流50%。

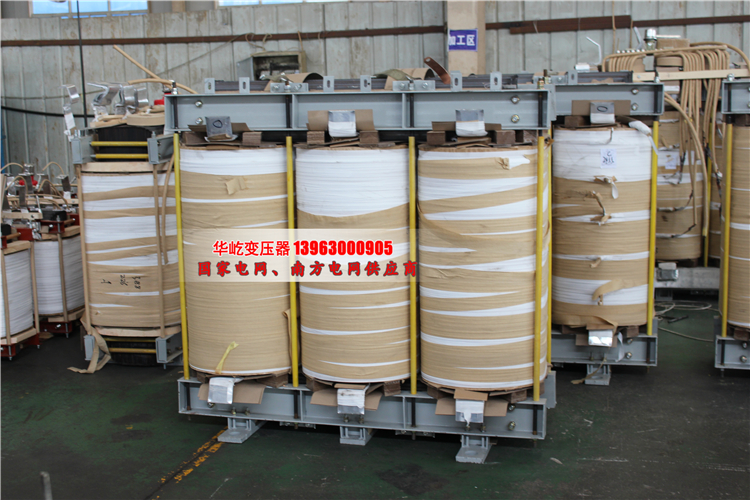

　　線圈:采用優質QQ縮醒漆包圓銅線，無氧銅桿拉制的扁銅錢或銅結繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強度和散熱能力。

　　油箱:采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外表面經酸洗、磷化處理后，進行三底一面油漆暇涂，既抗腐蝕又美觀大方。

　　S11-2500/10油浸式變壓器執行標準：

　　IEC60076-1:1993 電力變壓器

　　GB1094.1-1996 電力變壓器

　　GB6451-2008 油浸式電力變壓器技術參數和要求

　　JBIT10088一2004 6kV~500kV級電力變壓器聲級

　　S11-2500/10油浸式變壓器及S11系列變壓器技術參數：

　　S11-2500/10油浸式變壓器技術參數如下表：
