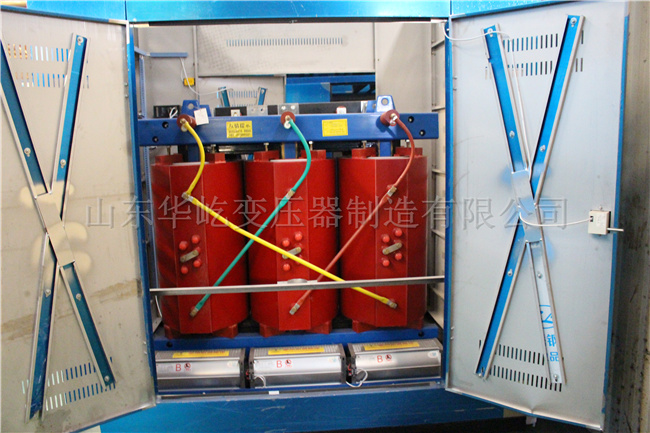

KSG11-400kva礦用干式變壓器

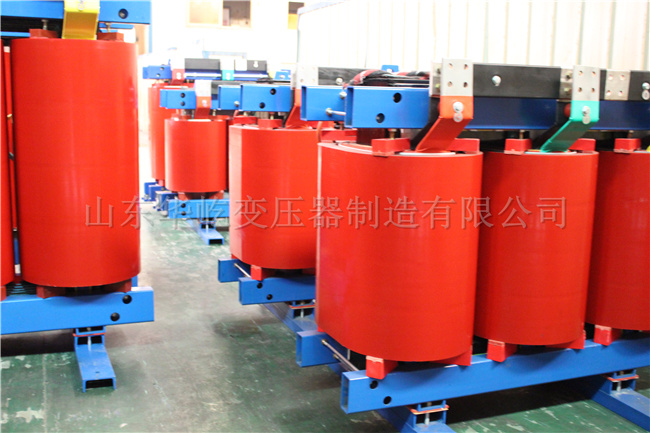

　　KSG11-400kva礦用干式變壓器是我公司自主生產SCB10、SCB11系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆、免維修、無污染、體積小，可直接安裝在負荷中心。同時科學合理的設計和澆注工藝，使產品局部放電量更小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，超溫跳閘以及閘子功能，并通RS485串行接口與計算機相連，可以集中監視和控制。

　　1.高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞

　　口環氧樹脂澆注，固化后形成堅固的整體，機械強度好，

　　2.阻燃、防爆、不污染環境，可安裝在負 荷中心。

　　3.線圈不吸潮，鐵心、夾件經過特殊工藝處理可在100%相

　　理。

　　4.抗短路、雷電沖擊水平高。

　　5.線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式-一船

　　器都可配置風冷系統(AF)。

　　6.損耗低，節電效果好，運行經濟，可免維護。

　　7.體積小、重量輕、占地空間小、安裝方便。

　　產品標準及規范

　　1、標準：GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

　　2、容量范圍：3O-16000kVA

　　3、電壓等級：10KV、35kV

　　4、調壓方式：無勵磁調壓或有載調壓

　　5、分接范圍：±5%、±2X 2.5%、±4X2.5%

　　6、頻率：50Hz或60Hz

　　7、相數：三相或單相

　　8、聯結組標號：Yyn0、Dyn11或其它

　　9、短路阻抗：標準阻抗

　　1O、海拔小于1000m，環境溫度低于40度，超過上述使用條件時，應按照標準做相應的定額調整

　　11、高溫升：100K

　　12、冷卻方式：自冷(AN)或風冷(AF)

　　13、防護等級：IP00,IP20,IP23

　　14、絕緣等級：F級

　　15、絕緣水平：

　　(1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV

　　(2)20 kV級產品工頻耐壓50kV，雷電沖擊電壓125kV

　　(3)35kV級產品工頻耐壓70kV，雷電;中擊電壓170KV

　　根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼，適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
